基于ARM和DSP架構的多處理器高速通訊協議設計

目前，建立在寬帶網絡的多媒體應用日漸增多，高性能的DSP也不斷推陳出新，由于DSP具備非常靈活的編程運算能力，針對不同的編碼標準，采用不同的編碼軟件，加上合適的芯片價位，在視頻會議終端、視頻監控服務器、IP數字機頂盒等產品中已被普遍采用。
雖然DSP具備眾多的優點， 但卻不適合作系統控制，因為DSP通常沒有強大的操作系統，沒有完備的網絡協議棧和可靠的文件系統，DSP架構在作控制指令時無法并行處理，分支判斷和高速緩存沒命中（cache miss）都會使運行效率極大降低。而這些正好是嵌入式RISC處理器的強項，比如ARM和MIPS系列，所以現在很多國際知名的半導體公司如 PHILIPS和TI都推出了整合了RISC處理器和DSP的SOC芯片，如PNX8550、PNX8525、OMAP等。
高性能的DSP在進行媒體處理時會產生和消費大量的音視頻數據，這些數據需要在RISC 和DSP兩個處理器之間高速、穩定地交換數據，另外，RISC處理器也要經常給DSP發送指令，并且還要支持來自DSP的RPC調用。下面本文將要介紹一種基于多處理器之間的高速通訊機制，并且已在實踐中得到商業化的應用。

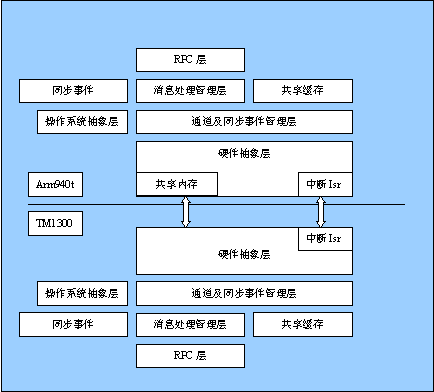

本方案采用了SAMSUNG的S3C2510（ARM940T內核）和PHILIPS的Trimedia1300（TM1300） 數字信號處理器，ARM940T內置了PCI2.1規范的總線接口，Trimedia1300可以作為PCI的MASTER和SLAVE，基本架構如圖 -1。   基于上述的硬件架構，在ARM和Trimedia1300處理器上分別采用了WindRiver的實時嵌入式操作系統(RTOS)vxWorks和 pSos2.5，本通訊協議的基本思路為，在ARM的內存空間上開辟一塊共享內存，并能使TRIMEDIA能夠訪問，數據通訊的握手協議通過兩個處理器的中斷來實現，配合信號量的使用，可以達到高速、高效通訊的目的，其軟件架構如圖-2。 該通訊協議采用分層分布，兩個處理器基本處于對稱狀態，因此，主要軟件模塊是公用的，有區別的是硬件抽象層和操作系統抽象層，與硬件和操作系統相關的模塊比如中斷驅動、信號量同步處理都分別提煉出來，單獨放在這些模塊文件中，減少軟件開發和維護的工作量。
下面對圖-2中的軟件模塊進行說明：
1. 硬件抽象層：該層主要完成對不同處理器的硬件的抽象，比如地址映射、中斷處理、 PCI配置空間的訪問，IO寄存器的訪問等功能。將兩個處理器之間的硬件差異隱藏起來，以便上一層統一管理接口。
2. 操作系統抽象層：該層主要完成對不同操作系統之間的抽象，提供vxWorks和pSos兩個操作系統的統一接口，主要是同步、信號量、關鍵代碼的互斥保護機制等功能。
3. 通道及同步事件管理層：為了建立多處理器之間的多通道通訊和同步機制，該層支持多個通道獨立通訊能力，每個通道都有唯一的句柄用于訪問，通道的打開、使用、關閉相互獨立。該層同時也支持命名的同步事件，可用于處理器之間的同步等待功能。
4. 消息處理管理層：該層完成多通道的指定長度分組包通訊功能，支持小數據量的通訊數據，并支持同步機制，DSP的控制指令可以采用這種方式進行通訊。
5. 共享緩存：支持多通道命名共享緩存，其中的數據可以同時被兩個處理器訪問，配合同步事件機制，流式數據可以采用這種方式進行高速、高效通訊。
6. 同步事件：支持多通道可命名的處理器之間的同步事件功能，ARM或DSP可以讓對方等待同步事件，用于精確控制同步處理共享資源。
7. RPC（遠程過程調用）層：在消息處理管理層和同步事件的基礎上，當DSP處理器有時需要打印調試信息，或者讀取HOST的資源時，比如調用 printf、fopen、fread等標準c輸入輸出函數，通過該層處理后，ARM會調用相關函數完成指定的任務，并將結果返回給 Trimedia1300。
在這里我們還要專門的描述的是位于硬件抽象層里的共享內存，它只在HOST的一方存在，所有需要兩個處理器共享的數據都存儲在該區域里，包括高層的共享緩存、消息、同步事件、通道信息等數據，因此需要主機維護物理連續的、一定大小的內存，并且是處理器非cacheable的區域。

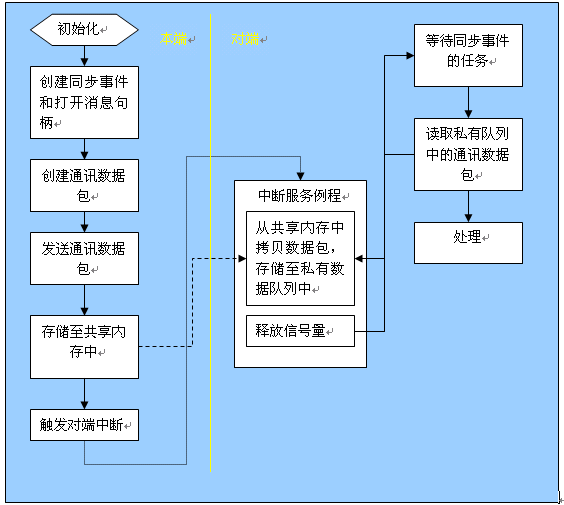

下面本文將描述典型的控制指令傳輸方式，具體的過程見圖-3 過程說明：本端處理器作初始化，創建同步事件，打開消息通訊句柄， 同步事件用于讀取數據時任務阻塞，然后創建通訊數據包并且發送，發送例程將數據存儲在共享緩沖區內，最后觸發對方中斷。
對端處理器進入中斷響應，首先中斷例程分析共享數據區的通訊數據狀態，發現某通道有新的未處理數據后，將其拷貝至自己的私有內存空間，并清理自己的共享數據區狀態，然后釋放在等待中的通訊任務的信號量，使讀通訊數據包的任務解除阻塞狀態，從私有數據區讀取通訊數據包并作相應處理。
數據流通訊與數據包通訊類似，不過方法更簡單，在創建共享緩存和同步事件后，一方寫入數據后，出發同步事件，另一方等到同步事件解除后讀取數據，效率很高而處理器開銷節省至最低。
處理器之間的同步事件功能可以有效地對共享資源進行保護，防止多處理器同時對某一個共享資源訪問，導致數據不完整。RPC(遠程過程調用)功能能方便的用于系統調試和利用主處理器資源，能方便產品的調試和功能開發。
以上是簡化的多處理器通訊模型，方法適用于大多數RISC+DSP的架構，另外為了實現該通訊機制，還必須先完成三個前提，下面將簡單對此進行描述。
1. 位于HOST的共享內存必須是物理連續、非緩沖(none-cacheable)的一段內存，否則，兩個處理器因為本身都帶有數據高速緩存,會使數據的完整性無法保障，因此需要對兩個處理器進行配置，對這段內存的訪問關閉cache操作，具體操作過程不再贅述。
2. 在編譯Trimedia1300程序的時候，將指向共享內存的指針設置為下載時解析，并且要將Trimedia1300的下載程序移植到vxWorks操作系統，再下載解析該指針時將其指向ARM已分配給好的物理連續內存，Trimedia1300程序開始運行后就可以立即對共享內存初始化并進行通訊。
3. 該通訊協議以vxWorks的BSP(板級支持包)的方式提供接口，并創建標準的vxWorks設備，便于安裝、使用。
該通訊規范已經在實用化的商業多媒體機頂盒中運行，該產品的數據流量較大，對時延要求很高，控制命令非常密集，從總體評價來看，采用該通訊協議后，無論是其效率、延時、處理器占用時間、靈活性、穩定性、可拓展性均獲得很好的表現，希望本文也能對正在開發類似產品的人員起一定的提示作用，能加快相關產品的研發。 想繼續了解更多內容，請點擊“重慶監控”進行查詢。
