監控安防線路降壓是什么情況？

線路壓降與以下因素有關：

1、傳輸線的規格，即線徑;知道線徑通過查表即知其電阻率!

2、傳輸線的距離;

3、前端設備(攝像機、云臺、解碼器)的動作電流。(1臺情況下，如果多臺則要加N)

4、要知道控制端的控制電壓。

5、要上過初中物理課，知道歐姆電路PIR，功率、電流、電阻之間的公式關系!

6、要懂數學計算。

7、看下面從網上搜來的。即可解決任何人的傳輸線壓降計算問題。

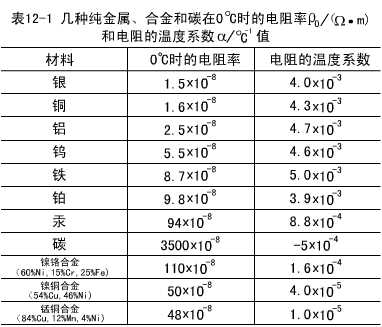

此主題相關圖片如下：

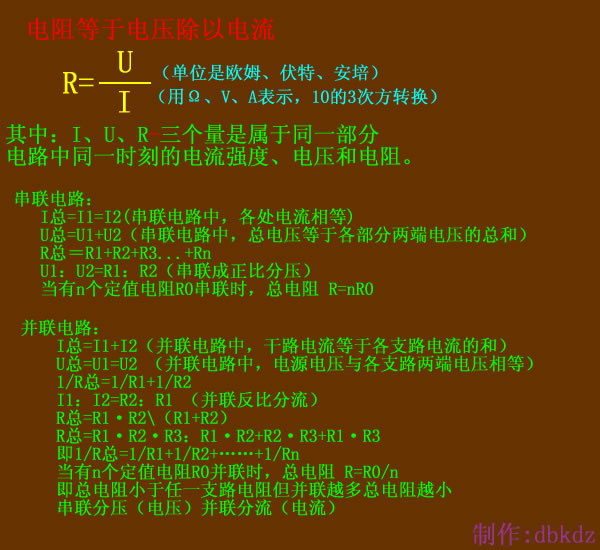

此主題相關圖片如下：

幾種金屬導體在20℃時的電阻率

材料電阻率(Ω m)

(1)銀 1.65 × 10-8

(2)銅 1.75 × 10-8

(3)鋁 2.83 × 10-8

(4)鎢 5.48 × 10-8

(5)鐵 9.78 × 10-8

(6)鉑 2.22 × 10-7

(7)錳銅 4.4 × 10-7

(8)汞 9.6 × 10-7

(9)康銅 5.0 × 10-7

(10)鎳鉻合金 1.0 × 10-6

(11)鐵鉻鋁合金1.4 × 10-6

(12) 鋁鎳鐵合金1.6 × 10-6

(13)石墨(8～13)×10-6

可以看出金屬的電阻率較小，合金的電阻率較大，非金屬和一些金屬氧化物更大，而絕緣體的電阻率極大。鍺、硅、硒、氧化銅、硼等的電阻率比絕緣體小而比金屬大，我們把這類材料叫做半導體(semiconductors)。

總結：常態下(由表可知)導電性能最好的依次是銀、銅、鋁，這三種材料是最常用的，常被用來作為導線等，其中銅用的最為廣，幾乎現在的導線都是銅的(精密儀器，特殊場合除外)鋁線由于化學性質不穩定容易氧化已被淘汰。由于鋁密度小，取材廣泛，且價格比銅便宜，目前被廣泛用于電力系統中傳輸電力的架空輸電線路。為解決鋁材剛性不足缺陷，一般采用鋼芯鋁絞線，即鋁絞線內部包有一根鋼線，以提高強度。銀導電性能最好但由于成本高很少被采用，只有在高要求場合才被使用，如精密儀器、高頻震蕩器、航天等。順便說下金，在某些場合儀器上觸點也有用金的，那是因為金的化學性質穩定故采用，并不是因為其電阻率小所至。

1. 線徑計算：電線電纜的規格都是用橫截面積表示，如1.5㎡、2.5㎡等，通常可以將導線的線徑除以2，再平方，乘以3.14。如1.5平方獨股銅線線徑1.38mm,計算(1.38/2)×(1.38/2)×3.14×1股=1.494954平方，這就是合格的國標線徑。

2. 電阻計算：電阻值=電阻率*長度/橫截面

3. 如果把各種材料制成長1米、橫截面積1平方毫米的導線，在20℃時測量它們的電阻(稱為這種材料的電阻率)并進行比較，則銀的電阻率最小，其次是按銅、鋁、鎢、鐵、錳銅、鎳鉻合金的順序，電阻率依次增大。

鋁導線的電阻率是銅導線的1.5倍多,它的電阻率p=0.0294Ωmm2/m,銅的電阻率p=0.01851 Ω·mm2/m,電阻率隨溫度變化會有一些差異。

則如果200m長的2*1.0的銅線作為電源線的話，電阻值=0.01851*200/1=3.702Ω

4. 線路允許的電壓降：普通紅外槍機要求電壓為直流12V，如果采用15V直流電源為槍機供電的話，允許的電壓差是3V。

5. 線路最大電流=設備工作電流*設備個數，如某條線路上共有2個槍機，每個槍機工作電流為500ma，則該線路最大電流=500ma*2

6. 導線的電阻=線路允許的電壓降÷線路最大電流

由以上公式可以推導出，如果為某臺要求工作電壓12V，工作最大電流為500ma的槍機供電時，用15V直流電源進行遠端供電，采用2*1.0的銅導線進行供電傳輸，線路最大長度應為：

導線的電阻=(15-12)÷0.5=6Ω

導線的電阻應為小于6Ω

電阻值=電阻率*長度/橫截面 長度=電阻值*橫截面/電阻率

所以，允許的導線長度最大=6*/0.01851=324M

所以采用2*1.0的銅線，允許導線長度應小于324M，由于導線為雙股，所以如果采用2*1.0的銅線，長度應小于324M/2=162M。

從上面計算可以看出，一般情況下，應采用前端供電方式，即總線采用220V電源線，到每個攝像機變壓，是經濟實用的方式。

舉個例子：

12V，1A的電源，通過300米(如果300米是距離那么回路長就是600米，要按600米線計算)銅制電源線，線纜是1平方毫米的銅線，衰減掉的電壓有多少 ?

計算如下：

線路衰減電壓U = 距離300米*電流1A*(銅導線1平方毫米阻值0.018歐姆)/ 導線截面積(假如是1平方mm)

=5.4V

如果是600米的話，則壓降能降10.8V
