防爆攝像機有哪幾種？

按應用場所來分，防爆攝像機主要分為：礦用防爆攝像機和廠用防爆攝像機兩大類。

1、【Ⅰ類—煤礦、井下用電氣設備】礦用防爆攝像機除了須取得相應產品的防爆合格證以外還必須取得安標國家礦用產品安全標志中心頒發的礦用產品安全許可證書，即MA標志，生產礦用防爆攝像機的企業必須取得相應的生產資質方可準許生產。

2、【Ⅱ類—工廠用電氣設備】廠用防爆攝像機是指一般用于非井下的工廠的防爆攝像機。

按產品功能分

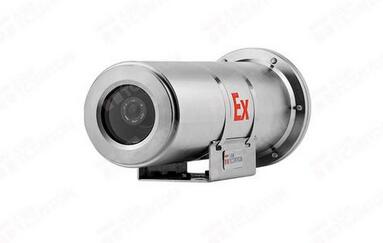

1、防爆固定式攝像機 該類攝像機由：成像單元、供電單元、通信單元構成，加上外部簡單的機械結構實現其固定和轉向，是一種成本低、功能簡單、安裝方便的防爆攝像機；

2、防爆多功能攝像機 該類攝像機由：成像單元、供電單元、通信單元、輔助照明單元、控制單元、轉向單元、其他輔助單元構成，是一種主流的防爆攝像機。也有一些非紅外補光的產品，如：LED冷光、鹵素、氙氣、激光等補光手段實現的產品都可列入該類防爆攝像機；

3、分體式防爆攝像機 該類攝像機的功能可多可少，根據不同的組合來實現功能，可以利用防爆云臺實現攝像機回轉、通過加裝補光燈實現輔助照明、通過加裝不同的通信設備實現通訊要求、通過加裝解碼設備實現控制輸入和兼容性。該類產品安裝復雜、對安裝人員的要求較高，但維護、維修簡單；

4、防爆一體化攝像機 該類攝像機是集成了多種功能于一體，集成度根據廠家的設計不同有一定的差異，但大同小異的是它具有很高的集成度，具有多種功能、外觀輕巧、便于施工與安裝，但維修維護較為麻煩。

按傳輸介質分

1、復合線纜防爆攝像機【一般是同軸視頻電纜+電源電纜復合，變焦防爆攝像機是由同軸視頻電纜+電源+控制電纜復合】，一般稱為模擬信號防爆攝像機。

2、防爆網絡攝像機【指通過網線，網絡來傳輸的防爆攝像機】，屬于數字信號防爆攝像機。

3、防爆光纖攝像機【指通過光纖來傳輸的防爆攝像機】，屬于數字信號防爆攝像機。

4、防爆無線攝像機【指通過無線信號來傳輸圖像的防爆攝像機】。

按清晰度分

1、標清防爆攝像機【指水平掃描線數低于540線的防爆攝像機，市場上主要有480線、420線的防爆攝像機】

2、高清防爆攝像機【指水平掃描線數高于540線的防爆攝像機，市場上主要有540線、600線、650線、700線的防爆攝像機，同時市場上對于百萬高清級的網絡防爆攝像機、HD-SDI防爆網絡攝像機也稱作高清防爆攝像機】

防爆等級的劃分編輯

標志含義

一般在可燃性氣體環境中，使用電氣產品時必須使用防爆型產品。防爆型產品的外殼上一般有以下標志，具體含義如下：

Ex d Ⅱ C T6

① ②③④ ⑤

①、中國及國際電工委員會防爆標志

②、隔爆型

③、除煤礦、井下用之外的電氣設備

④、按爆炸性氣體環境的最大實驗安全間隙或最小點燃電流分為ABC三級

⑤、按設備最高表面溫度分為T1至T6六個組

第①位編碼：

Ex——中國及國際電工委員會防爆標志；EEx——表示歐共體 ；AD——意大利 ； MS、AE——法國 ；FLP——英國；UL、FM——美國；E——德國\IEC

第②位編碼

參數含義

代號 防爆型式 國家標準 防爆措施 適用區域

d 隔爆型 GB3836.2 隔離存在的點火源 Zone1,Zone2

e 增安型 GB3836.3 設法防止產生點火源 Zone1,Zone2

ia 本安型 GB3836.4 限制點火源的能量 Zone0-2

ib 本安型 GB3836.4 限制點火源的能量 Zone1,Zone2

p 正壓型 GB3836.5 危險物質與點火源隔開 Zone1,Zone2

o 充油型 GB3836.6 危險物質與點火源隔開 Zone1,Zone2

q 充砂型 GB3836.7 危險物質與點火源隔開 Zone1,Zone2

n 無火花型 GB3836.8 設法防止產生點火源 Zone2

m 澆封型 GB3836.9 設法防止產生點火源 Zone1,Zone2

h 氣密型 GB3836.10 設法防止產生點火源 Zone1,Zone2

s 特殊型

DIP 粉塵防爆型 用于爆炸性粉塵環境，其前面無需加EX或EEX等標志

應用區域的劃分編輯

危險劃分：

爆炸性物質 區域定義 中國標準 北美標準

氣體(CLASS Ⅰ) 在正常情況下 , 爆炸性氣體混合物連續或長時間存在的場所 Zone 0(0 區) Div.1

在正常情況下爆炸性氣體混合物有可能出現的場所 1 區

在正常情況下爆炸性氣體混合物不可能出現 , 僅僅在不正常情況下 , 偶爾或短時間出現的場所 2 區 Div.2

粉塵或纖維(CLASS Ⅱ/Ⅲ） 在正常情況下 , 爆炸性粉塵或可燃纖維與空氣的混合物可能連續 , 短時間頻繁地出現或長時間存在的場所 10 區 Div.1

在正常情況下 , 爆炸性粉塵或可燃纖維與空氣的混合物不能出現 , 僅僅在不正常情況下 , 偶爾或短時間出現的場所 11 區 Div.2

第③位編碼

Ⅰ——煤礦、井下用電氣設備

Ⅱ——工廠用電氣設備

第④位編碼

Ⅱ類爆炸性氣體環境的分級

工況類別 級別 代表性氣體 最小引爆火花能量 最大實驗安全間隙MESG(mm) 最小點燃電流比MICR

礦井下 Ⅰ 甲烷 0.280mJ

礦井外的工廠 ⅡA 丙烷 0.180mJ MESG≥0.9 MICR>0.8

ⅡB 乙烯 0.060mJ 0.9>MESG>0.5 0.8≥MICR≥0.45

ⅡC 氫氣 0.019mJ 0.5≥MESG 0.45>MICR

第⑤位編碼

Ⅱ類爆炸性氣體環境中電氣設備溫度組別

溫度組別 自然溫度T（℃） 常見爆炸性氣體 設備允許表面溫度（℃）

T1 T≥450 氫氣、丙烯腈等 46 種 450

T2 450>T≥300 乙炔、乙烯等 47 種 300

T3 300>T≥200 汽油、丁烯醛等 36 種 200

T4 200>T≥135 乙醛、四氟乙烯等 6 種 135

T5 135>T≥100 二硫化碳 100

T6 100>T≥85 硝酸乙酯和亞硝酸乙酯 85

危險場所劃分

根據爆炸性環境的頻率和持續的時間把危險場所劃分為不同的區域。氣體場所劃分為三個區域：0區，1區和2區；粉塵場所分為三個區域：20區，21區和22區。

可燃性氣體，蒸汽和薄霧氣體場所

0區（紅色部分）

爆炸性環境中的爆炸性混合物以氣體，蒸汽或薄霧形式連續出現或長時間存在的場所。

使用在0區的電氣設備須按照EN50284和IEC60079-26中對д類,種類(氣體)電氣設備的有關規定進行設計,測試和標識。

1區（橙色部分）

在正常運行時,爆炸性環境中可能會出現氣體,蒸汽或薄霧形式的爆炸性混合物的場所。1區是防爆電氣設備的典型應用場所。標準EN50014~

EN50020,EN50039以及IEC60079-0,-1,-2.-7,-11,-18,-25對1區場所使用的電氣設備做了規定。

2區（黃色部分）

在正常運行時,爆炸性環境中不太可能出現氣體,蒸汽或薄霧形式的爆炸性混合物,如果出現也只是偶爾發生并且短時間存在的場所。

通常情況下,”短時間”是指持續時間不多于2個小時。

標準EN50021和IEC60079-15對2區使用的電氣設備做了相應的規定，同時也必須滿足通用的絕緣電阻，沖擊能量和耗散功率等要求。

粉塵場所

20區

EN50281-1-1標準對用于20區的電氣設備殼體結構及設計做了相應規定。IEC60241-11對在20區使用的電氣設備做了補充要求，包括本質安全防

爆等方面的內容。20區應用種類1（粉塵）電氣設備。

21區

磨坊，煤炭，谷物倉庫以及包裝生產線及其周圍是典型的21區場所。在21區中，可能會發生因粉塵泄漏等原因而形成爆炸性粉塵混合物。此外，

電氣設備表面粉塵堆積也是工廠安全生產的隱患，應引起足夠的重視。

21區須使用種類2（粉塵）防爆電氣設備。

22區

在正常運行時，爆炸性粉塵混合物不太可能出現，只有在故障狀態下才可能發生的場所。22區須使用種類3（粉塵）防爆電氣設備。如果是爆炸性

環境中的粉塵是導電性粉塵，則依據EN50281-1-2的規定，須使用種類2（粉塵）防爆電氣設備。

劃分因素

危險場所劃分與現場的多種因素相關。通常情況下，很難給出危險場所劃分的明確標準和定義。以下幾個因素與危險場所劃分類型密切相關：

1. 可燃性物質的物理特性

2. 環境中的氣體,蒸汽,薄霧及液體的數量

3. 釋放源的狀態

4. 通風的狀態

5. 防止氣體，蒸汽,薄霧擴散的措施

6. 影響可燃性氣體,蒸汽,薄霧揮發性的因素

7. 生產現場的安全記錄

8. 設備、裝置的結構和配置情況

防爆措施編輯

1、隔爆/EEx “d”;

2、增安/EEx “e”;

3、本安EEx “i”;

4、正壓/“p”;

5、充油/“o”；

6、充砂/“q”；

7、無火花EEx"n"；

8、澆封“m”等等

IEC 標準編輯

IIA：丙酮/Acetone,乙烷/Ethane,苯/Benzene,石油/Petrol,丁烷/Butane,丙烷/Propane,甲烷/Methane;

IIB：乙烯/Ethylene, 煤氣/Town gas;

IIC：氫/Hydrogen,乙炔/Acetylene
